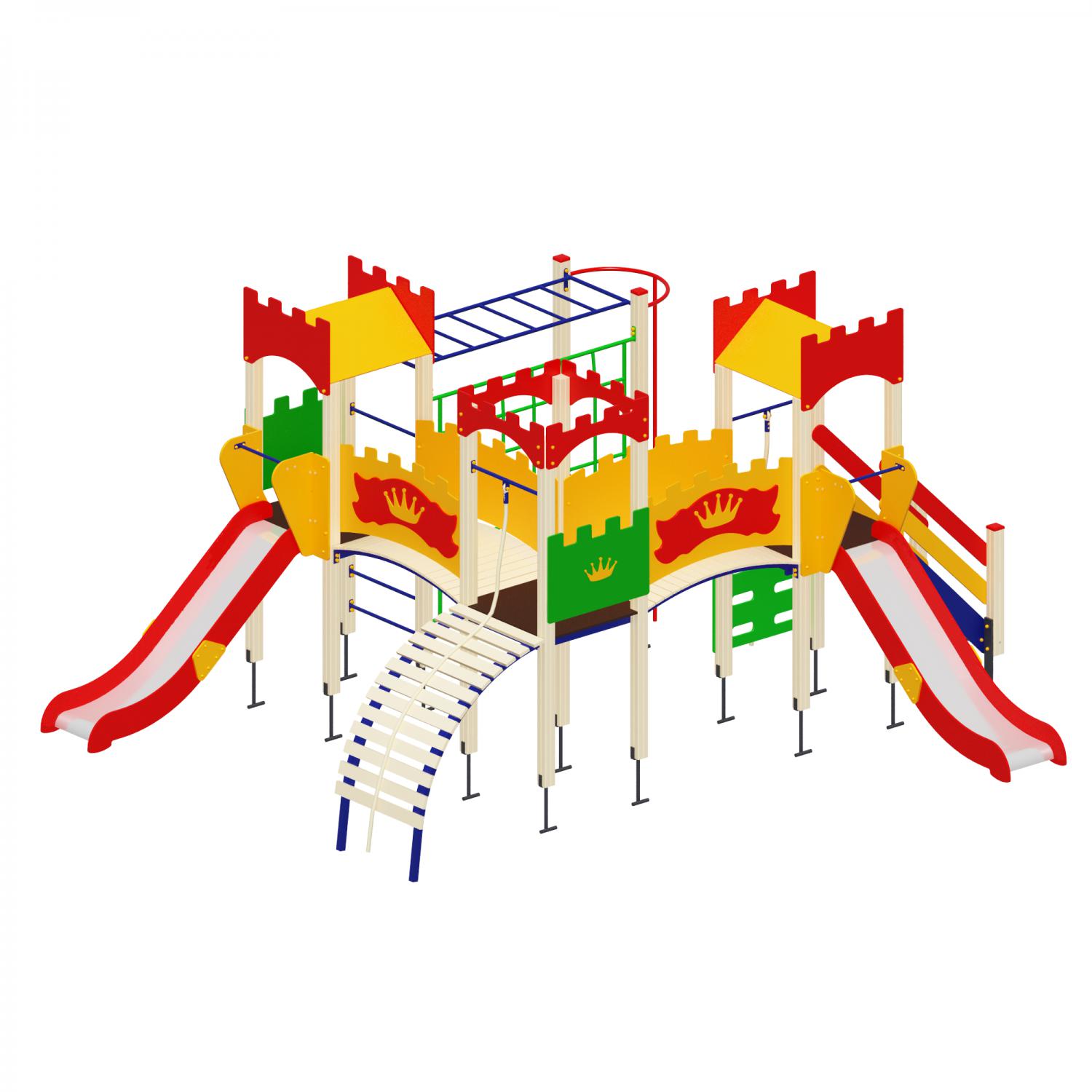

Техническая спецификация детского игрового комплекса серии «Замок»

Основные конструктивные элементы

Башни (3 штуки) Комплекс включает три башни разной конфигурации. Две башни выполнены из четырех клееных брусьев сечением 100×100 мм и высотой 2500 мм. Пол изготовлен из ламинированной фанеры с антискользящим покрытием размером 1000×1000 мм и толщиной 18 мм. Над этими башнями установлены двухскатные крыши из влагостойкой фанеры толщиной 12 мм размером 1000×600 мм, окрашенные в желтый цвет. Крыши крепятся к аркам из влагостойкой фанеры толщиной 18 мм размером 1000×600 мм, окрашенным в красный цвет. Отметка пола башен от планировочной отметки площадки составляет 1200 мм.

Третья башня также выполнена из четырех клееных брусьев сечением 100×100 мм и высотой 2500 мм с полом из ламинированной фанеры с антискользящим покрытием размером 1000×1000 мм и толщиной 18 мм. Эта башня выполнена без крыши, с декоративными арками из влагостойкой фанеры толщиной 18 мм размером 1000×350 мм, окрашенными в красный цвет. Отметка пола башни от планировочной отметки площадки составляет 1200 мм.

Горка 1200 (2 штуки) Скат горки шириной 530 мм выполнен из нержавеющей стали толщиной 1,5 мм в виде цельного листа, утопленного в паз бортиков горки. Борта изготовлены из влагостойкой фанеры толщиной 24 мм и шириной не менее 150 мм, окрашены в синий цвет. Опорный каркас горки выполнен из профиля 40×25 и 30×30 мм. Стартовая площадка горки ограждена стальной перекладиной из трубы диаметром 27 мм, установленной на высоте не менее 600 мм от уровня поверхности стартового участка для обеспечения безопасного спуска. Размер горки в плане составляет 530×2280×1200 мм по высоте.

Лестница 1200 (1 комплект) Лестница состоит из бортов из влагостойкой фанеры толщиной 24 мм и пяти ступенек из ламинированной антискользящей фанеры толщиной 18 мм. Ширина ступеней составляет 772 мм. Пространство между ступенями закрыто подступенками из влагостойкой фанеры толщиной 18 мм. Ступени и подступенки вставляются в пазы бортов лестницы, которые стягиваются четырьмя шпильками М10. Лестница поставляется в собранном виде. Ширина лестницы 800 мм, высота 1200 мм. С каждой стороны лестницы установлены перила из влагостойкой фанеры толщиной 24 мм. В комплекте 4 штуки перил.

Мост гнутый (2 штуки) Мост состоит из металлического сварного каркаса из профильной трубы размером 40×40 мм и настила из брусков ламинированной антискользящей фанеры размером 1000×104×24 мм. Общая длина моста составляет 1500 мм, ширина 900 мм. Ограждение моста выполнено из влагостойкой фанеры толщиной 18 мм размером 1680×835 мм (4 штуки).

Лаз-дуга (1 штука) Лаз-дуга состоит из металлического сварного каркаса из профильной трубы размером 40×40 мм, перемычек из трубы диаметром 33 мм и настила из брусков ламинированной антискользящей фанеры размером 1000×104×24 мм. Высота лаза составляет 1200 мм, ширина 1000 мм. Перемычка из трубы диаметром 33 мм предназначена для крепления каната и окрашена в красный цвет. В комплект входит полиуретановый канат диаметром 30 мм и длиной 3500 мм.

Скалолаз (1 штука) Скалолаз состоит из щита из влагостойкой фанеры толщиной 18 мм размером 1000×1000 мм с функциональными прорезями, окрашенного в зеленый цвет, и стальной перемычки с канатом. Перемычка изготовлена из трубы диаметром 33 мм и окрашена в красный цвет. Используется полиуретановый канат диаметром 30 мм и длиной 3000 мм.

Рукоход (1 штука) Рукоход выполнен из профильной трубы размером 50×25 мм и круглой трубы диаметром 27 мм с шагом перекладин 300 мм. Размеры рукохода составляют 900×2000 мм.

Решетка для лазанья (1 штука) Решетка выполнена из труб диаметром 33 и 27 мм размером 2000×1680 мм с шагом перекладин 300 мм.

Прямой шест (1 штука) Шест выполнен из металлической трубы диаметром 33 мм и крепится к двум столбам сечением 100×100 мм и длиной 2500 мм.

Канат (2 штуки) Канат крепится к стальной перемычке из трубы диаметром 33 мм. Используется полиуретановый канат диаметром 30 мм длиной 3000 и 3500 мм.

Декоративные элементы (4 штуки) Комплекс стилизован под серию «Замок» и включает декоративные элементы из фанеры толщиной 18 мм. В комплект входят ленты размером 1250×475 мм (4 штуки).

Технология обработки и защитные покрытия

Все кромки фанеры тщательно закруглены, отфрезерованы и отшлифованы для обеспечения безопасности использования. Для покрытия изделий из фанеры применяется водно-дисперсионная акриловая краска, создающая высококачественное атмосферостойкое и износостойкое покрытие. Используемая краска является нетоксичной и пожаровзрывобезопасной.

Изделия из металла имеют плавные радиусы закругления и тщательно обработанные сварные швы. Для покрытия стальных изделий используется экологически чистое антикоррозийное двойное порошковое окрашивание, обладающее превосходной устойчивостью к старению в атмосферных условиях, высокой стабильностью цвета и способностью выдерживать широкий диапазон температур.

В целях обеспечения максимальной безопасности все отдельно выступающие детали и резьбовые соединения надежно закрыты специальными пластиковыми колпачками и заглушками. Закладные детали опорных стоек также имеют двойное порошковое окрашивание для дополнительной защиты от коррозии.
