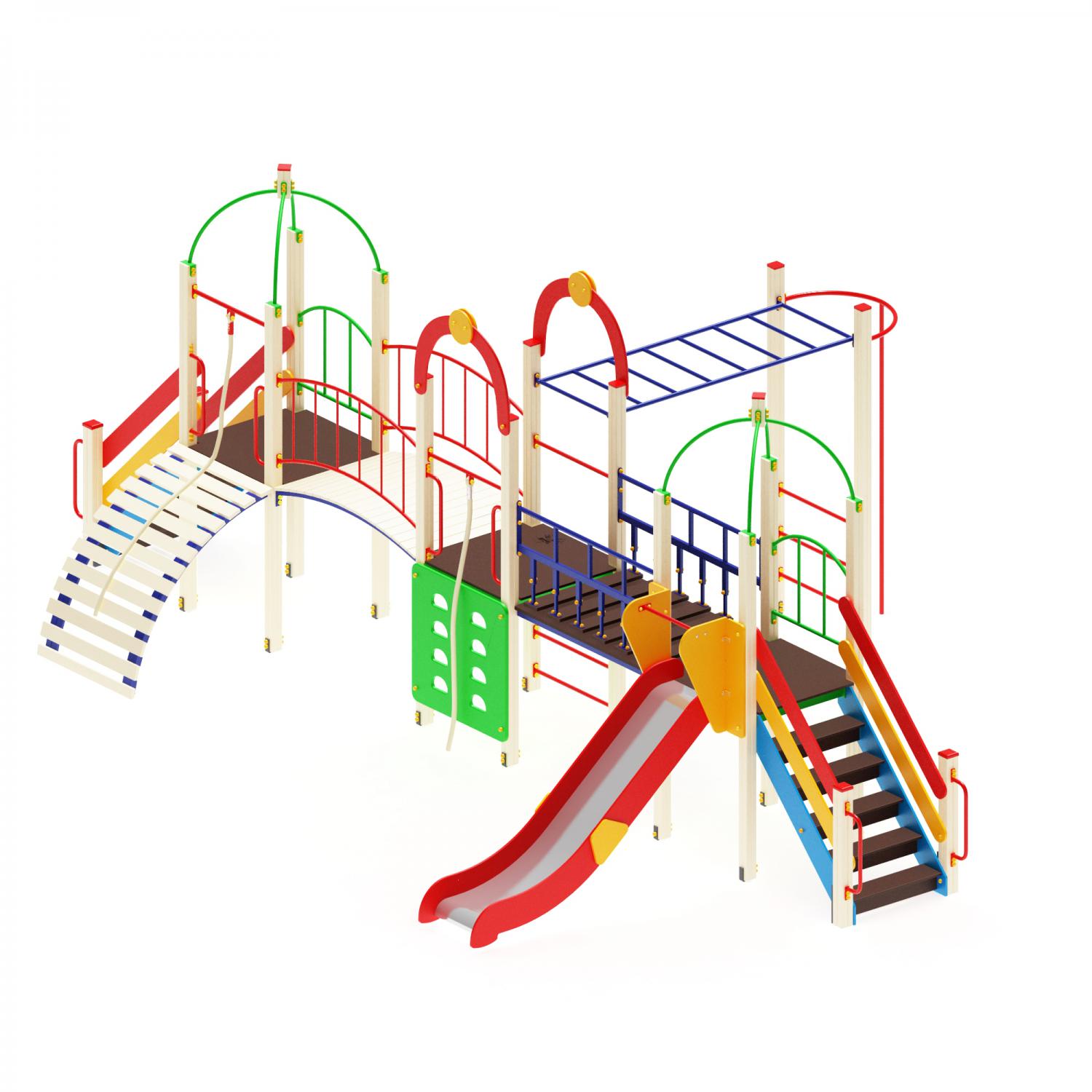

ПДИ 2.42

Основные конструктивные элементы

Башни (3 штуки) Конструкция включает три башни, выполненные из четырех клееных брусьев сечением 100×100 мм и высотой 2500 мм. Пол каждой башни изготовлен из ламинированной фанеры с антискользящим покрытием размером 1000×1000 мм и толщиной 18 мм. Две башни украшены декоративными куполами из труб диаметром 27 мм, их габаритные размеры составляют 1000×1000×3320 мм. Третья башня имеет декоративные арки из фанеры толщиной 18 мм, состоящие из двух полуарок размером 500×600 мм, общие размеры башни с аркой 1000×1000×3000 мм. Отметка пола всех башен от планировочной отметки площадки составляет 1200 мм.

Горка (1 штука) Скат горки шириной 530 мм выполнен из нержавеющей стали толщиной 1,5 мм в виде цельного листа, утопленного в паз бортиков горки. Борта изготовлены из влагостойкой фанеры толщиной 24 мм и шириной не менее 150 мм. Опорный каркас горки выполнен из профиля 40×25 и труб диаметром 33 мм. Стартовая площадка горки ограждена стальной перекладиной из трубы диаметром 27 мм, установленной на высоте не менее 600 мм от уровня поверхности стартового участка горки для обеспечения безопасного спуска. Размер горки в плане составляет 530×2170×1200 мм.

Лаз-дуга (1 штука) Лаз-дуга состоит из металлического сварного каркаса из профильной трубы размером 40×40 мм, перемычек из трубы диаметром 33 мм и настила из брусков ламинированной антискользящей фанеры размером 1000×104×24 мм. Высота лаза составляет 1200 мм, ширина 1000 мм. Перемычка из трубы диаметром 33 мм предназначена для крепления каната и окрашена в красный цвет. В комплект входит полиуретановый канат диаметром 30 мм и длиной 3500 мм.

Перила лестницы (2 комплекта) Перила выполнены из влагостойкой фанеры толщиной 24 мм и окрашены в красный и желтый цвета. Каждый комплект включает 4 штуки перил.

Лестница (2 штуки) Лестница состоит из бортов из влагостойкой фанеры толщиной 24 мм и пяти ступенек из ламинированной антискользящей фанеры толщиной 18 мм. Ширина ступеней составляет 772 мм, общая высота лестницы 1200 мм. Пространство между ступенями закрыто подступенками из влагостойкой фанеры толщиной 18 мм. Ступени и подступенки вставляются в пазы бортов лестницы, которые стягиваются шпильками М10. Лестница поставляется в собранном виде. С каждой стороны лестницы установлены перила из влагостойкой фанеры толщиной 24 мм, в комплекте 4 штуки перил.

Дугообразный мост (1 штука) Мост состоит из металлического сварного каркаса из квадратной трубы размером 40×40 мм и круглой трубы диаметром 33 мм, покрытого порошковой краской синего цвета, и 14 брусков из ламинированной антискользящей фанеры размером 1000×104×24 мм. Общая длина моста составляет 1500 мм, ширина 1000 мм.

Ограждения моста (1 комплект) Ограждение моста представляет собой сварную конструкцию из стальных труб диаметром 27 мм и профиля 15×15 мм размером 600×1500 мм, покрытую порошковой краской красного цвета. Комплект включает 2 штуки.

Скалолаз (1 штука) Скалолаз состоит из щита из влагостойкой фанеры толщиной 18 мм размером 1000×1000 мм с функциональными прорезями для лазания.

Канат (2 штуки) Канат крепится к стальной перемычке из трубы диаметром 33 мм. Используется полиуретановый канат диаметром 30 мм длиной 3000 мм и 3500 мм.

Шест прямой (1 штука) Шест выполнен из металлической трубы диаметром 33 мм, покрытой порошковой краской. Высота шеста составляет 2400 мм, крепится к двум клееным брусьям высотой не менее 2300 мм.

Рукоход (1 штука) Рукоход выполнен из профильной трубы размером 50×25 и круглой трубы диаметром 27 мм. Размеры конструкции 900×2000 мм с шагом перекладин 300 мм. Покрытие выполнено порошковой краской синего цвета.

Ограждение «Навина» (2 штуки) Ограждение выполнено из металлических труб диаметром 27 мм и профиля 15×15 мм, покрыто порошковой краской зеленого цвета. Размеры составляют 800 мм в ширину и 740 мм в высоту.

Подвесной мост (1 штука) Подвесной мост состоит из 6 половиц, выполненных из ламинированной антискользящей фанеры размером 1000×180×24 мм, подвешенных на каркасе из металлической профильной трубы. Общая длина моста составляет 1740 мм, ширина 1000 мм, высота 650 мм. Под половицами установлен страховочный мост из ламинированной антискользящей фанеры, крепящийся к стальному каркасу из профильной трубы размером 40×40 мм.

Технология обработки и защитные покрытия

Все кромки фанеры тщательно закруглены, отфрезерованы и отшлифованы для обеспечения безопасности использования. Для покрытия изделий из фанеры применяется водно-дисперсионная акриловая краска, создающая высококачественное атмосферостойкое и износостойкое покрытие. Используемая краска является нетоксичной и пожаровзрывобезопасной. Окрашивание выполняется с применением технологии УФ печати.

Изделия из металла имеют плавные радиусы закругления и тщательно обработанные сварные швы. Для покрытия стальных изделий используется экологически чистое антикоррозийное двойное порошковое окрашивание, обладающее хорошей устойчивостью к старению в атмосферных условиях, стабильностью цвета и способностью выдерживать широкий диапазон температур.

В целях обеспечения максимальной безопасности все отдельно выступающие детали и резьбовые соединения закрыты специальными пластиковыми колпачками и заглушками. Закладные детали опорных стоек также имеют двойное порошковое окрашивание для дополнительной защиты от коррозии.
