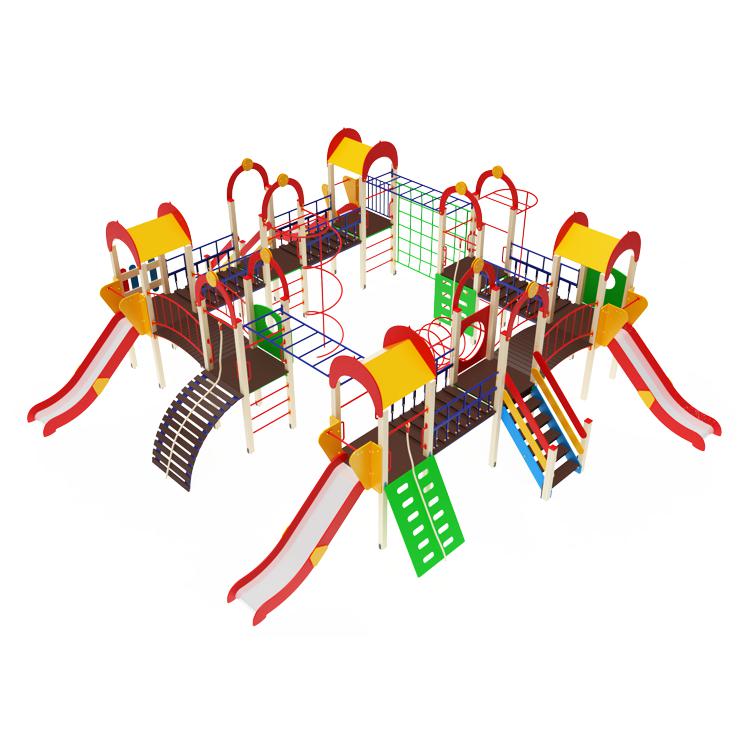

Детский игровой комплекс ПДИ 2.34

Область применения
Спортивные комплексы предназначены для детей от 5 до 12 лет и выполняют следующие функции: создают условия, обеспечивающие физическое развитие ребенка, развивающие координацию движений, преодоление страха высоты, ловкость и смелость, чувство коллективизма в массовых играх.

Башня
Выполнена из четырёх клеёных брусьев 100×100 мм, высотой 2500 мм. Пол из ламинированной фанеры с антискользящим покрытием размером 1000×1000 мм, толщиной 18 мм. Четыре башни имеют двухскатную крышу из фанеры толщиной 12 мм, размером 1000×600 мм, с декоративными арками из фанеры толщиной 18 мм, размером 1040×600 мм. Другие четыре башни украшены декоративными арками из фанеры толщиной 18 мм, состоящими из двух полуарок размером 500×600 мм. Общие размеры башен с аркой — 1000×1000×3000 мм. Отметка пола от планировочной отметки площадки — 1200 мм. Количество — 8 шт.

Горка
Скат горки шириной 530 мм, выполнен из нержавеющей стали толщиной 1,5 мм (цельный лист), утопленный в паз бортиков. Борта — из влагостойкой фанеры толщиной 24 мм, шириной не менее 150 мм. Опорный каркас — из профиля 40×25 и труб диаметром 33 мм. Стартовая площадка ограждена стальной перекладиной из трубы диаметром 27 мм, установленной на высоте не менее 600 мм от уровня стартового участка. Размеры горки — 530×2170×1200 мм. Количество — 4 шт.

Лестница
Состоит из бортов из влагостойкой фанеры толщиной 24 мм и пяти ступенек из ламинированной антискользящей фанеры толщиной 18 мм, шириной 772 мм. Высота лестницы — 1200 мм. Пространство между ступенями закрыто подступенками из влагостойкой фанеры толщиной 18 мм. Ступени и подступенки вставляются в пазы бортов лестницы. Борта стянуты шпильками М10. Лестница поставляется в собранном виде. С каждой стороны установлены перила из влагостойкой фанеры толщиной 24 мм. В комплекте — 4 штуки перил. Количество — 2 комплекта.

Перила лестницы
Из влагостойкой фанеры толщиной 24 мм, окрашенной в красный и желтый цвет. В комплекте — 4 штуки. Количество — 2 комплекта.

Дугообразный мост
Состоит из металлического сварного каркаса из квадратной трубы 40×40 мм и круглой трубы диаметром 33 мм, покрытой порошковой краской в синий цвет, и 14 брусков из ламинированной антискользящей фанеры размером 1000×104×24 мм. Общая длина — 1500 мм, ширина — 1000 мм. Количество — 2 шт.

Ограждения дугообразного моста
Сварная конструкция из стальных труб диаметром 27 мм и профиля 15×15 мм, размером 600×1500 мм, покрытая порошковой краской в красный цвет. Количество — 1 комплект.

Подвесной мост 1500
Состоит из половиц из ламинированной антискользящей фанеры размером 1000×180×18 мм, в количестве 6 шт., закреплённых на перемычках подвесного моста, покрытых порошковой краской в синий цвет. Общая длина — 1500 мм, ширина — 1000 мм. Под половицами — страховочный мост из ламинированной антискользящей фанеры, крепящийся к стальному каркасу из квадратной трубы 40×40 мм. Количество — 2 шт.

Подвесной мост 1740
Состоит из половиц из ламинированной антискользящей фанеры размером 1000×180×18 мм, в количестве 7 шт., закреплённых на перемычках подвесного моста, покрытых порошковой краской в синий цвет. Общая длина — 1740 мм, ширина — 1000 мм. Под половицами — страховочный мост из ламинированной антискользящей фанеры, крепящийся к стальному каркасу из квадратной трубы 40×40 мм. Количество — 2 шт.

Канат
Крепится к стальной перемычке. Перемычка — из трубы диаметром 33 мм. Канат — полиуретановый, диаметром 30 мм, длиной 3000 мм и 3500 мм. Количество — 3 шт.

Шест прямой
Выполнен из металлической трубы диаметром 33 мм, покрытой порошковой краской в красный цвет. Высота — 2400 мм. Количество — 1 шт.

Вертикальный шест со спиралью
Выполнен из металлической трубы диаметром 32 мм, покрытой порошковой краской в красный цвет. Высота — 2400 мм, диаметр спирали — 750 мм. Крепится к двум клеёным брусьям 100×100 мм, высотой 2500 мм. Количество — 1 шт.

Труба из металлических колец наклонная
Выполнена из металлических труб диаметром 32 мм и 27 мм. Высота — 1900 мм, диаметр трубы — 760 мм, состоит из 6 колец. Количество — 1 шт.

Рукоход
Из профильной трубы 50×25 и круглой трубы диаметром 27 мм, размером 900×2000 мм. Шаг перекладин — 300 мм. Покрытие — порошковая краска в синий цвет. Количество — 2 шт.

Лаз-дуга
Состоит из металлического сварного каркаса из профильной трубы 40×40 мм, перемычек из трубы диаметром 33 мм и настила из брусков ламинированной антискользящей фанеры размером 1000×104×24 мм. Высота лаза — 1200 мм, ширина — 1000 мм. Перемычка из трубы диаметром 33 мм, для крепления каната, окрашена в красный цвет. Канат — полиуретановый, диаметром 30 мм, длиной 3500 мм. Количество — 1 комплект.

Решётка для лазания
Состоит из труб диаметром 32 мм и 27 мм, размером 2000×1680 мм, шаг перекладин — 300 мм. Покрытие — порошковая краска в зелёный цвет. Количество — 1 шт.

Скалолаз наклонный
Состоит из щита из влагостойкой фанеры толщиной 18 мм, размером 1420×1000 мм, с прорезями. Щит крепится к стальному каркасу из трубы диаметром 33 мм. Количество — 1 шт.

Скалолаз
Состоит из щита из влагостойкой фанеры толщиной 18 мм, размером 1000×1000 мм, с прорезями. Количество — 1 шт.

Обработка изделий
Кромки фанеры закруглены, отфрезерованы и шлифованы. Для покрытия изделий из фанеры используется водно-дисперсионная акриловая краска, создающая атмосферостойкое и износостойкое покрытие. Краска нетоксична и пожаровзрывобезопасна. Окрашена с применением технологии УФ-печати.

Изделия из металла имеют плавные радиусы закругления и тщательно обработанные швы. Покрытие — двойное порошковое окрашивание, устойчивое к старению, с хорошей стабильностью цвета и устойчивостью к температурным перепадам.

Все отдельно выступающие детали и резьбовые соединения закрыты пластиковыми колпачками и заглушками. Закладные детали опорных стоек — двойное порошковое окрашивание.
