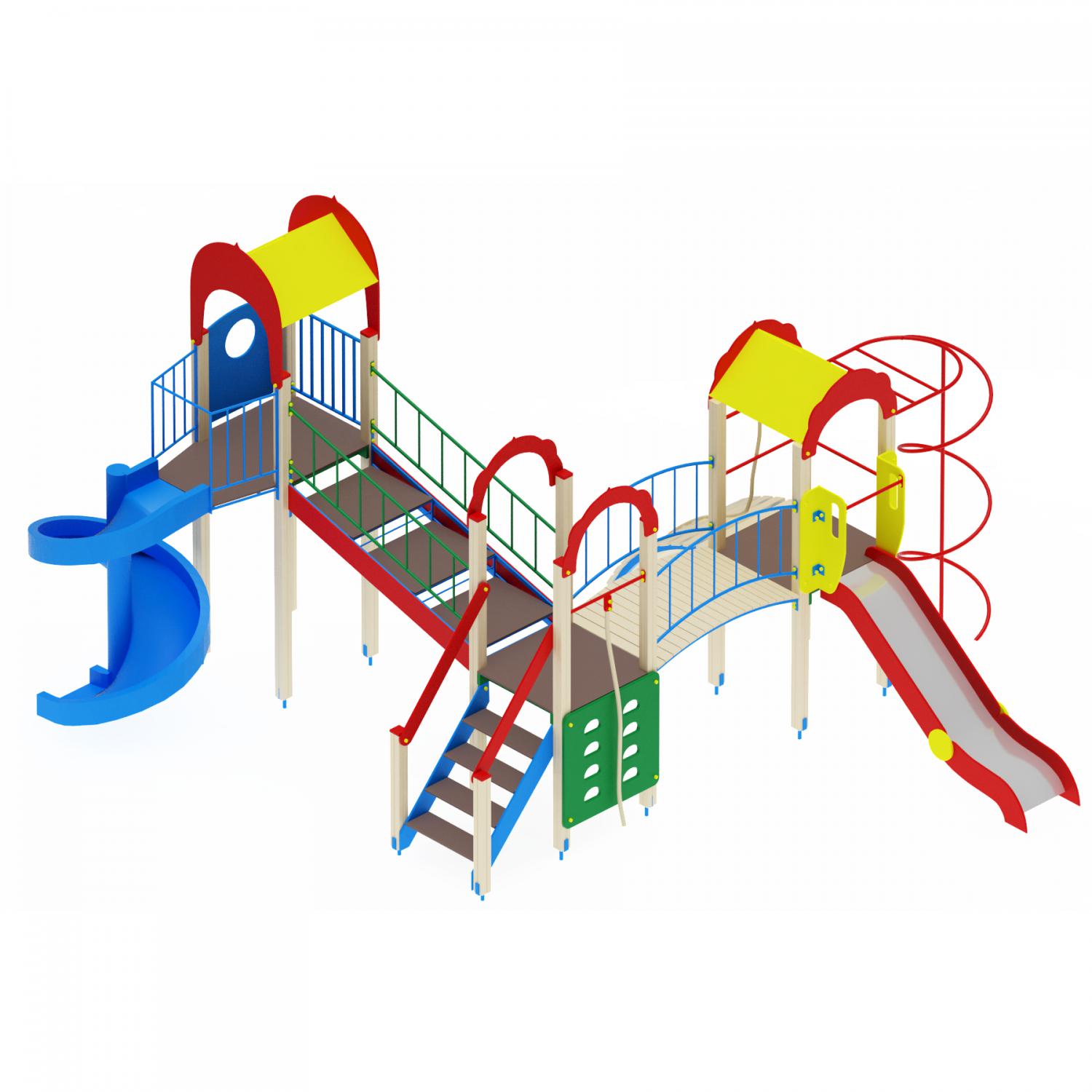

Детский игровой комплекс с винтовой горкой и гимнастическими элементами ПДИ 2.22

1. Башни — всего 3 шт.

• Высотная башня
 – каркас: 4 клеёных бруса 100 × 100 мм, высота 3500 мм;
 – настил: ламинированная фанера 1000 × 1000 мм, 18 мм, антискользящее покрытие;
 – крыша: двухскатная, фанера 12 мм, 1000 × 600 мм;
 – декоративные арки: фанера 18 мм, 1040 × 1100 мм;
 – цвет фанеры: красный / жёлтый;
 – отметка пола: +2000 мм;
 – итоговый габарит: 1000 × 1000 × 4000 мм (h).

• Две стандартные башни
 – каркас: 4 клеёных бруса 100 × 100 мм, высота 2500 мм;
 – настил: ламинированная фанера 1000 × 1000 мм, 18 мм, антискользящее покрытие;
 – одна башня снабжена крышей 1000 × 600 мм (фанера 12 мм) на арках 1040 × 600 мм;
 – вторая украшена арками 1000 × 600 мм, без крыши;
 – цвет фанеры: красный / жёлтый;
 – отметка пола: +1200 мм;
 – габарит каждой: 1000 × 1000 × 3000 мм (h).

2. Горка — 1 шт.

• скат: цельнолистовая нержавеющая сталь 1,5 мм, ширина 530 мм;
• борта: влагостойкая фанера 24 мм, ≥ 150 мм;
• каркас: профиль 40 × 25 мм и 30 × 30 мм;
• стартовая перекладина: труба Ø 27 мм, ≥ 600 мм над площадкой старта;
• размеры: 540 × 2280 × 1200 мм (h).

3. Скалолаз — 1 шт.

• щит: влагостойкая фанера 18 мм, 1000 × 1000 мм, с прорезями;
• цвет: зелёный.

4. Лестница — 1 шт.

• боковины: фанера 24 мм, 1550 × 200 мм, стягиваются шпильками;
• ступени: ламинированная фанера 18 мм, антискользящее покрытие, ширина 772 мм;
• подступёнки: фанера 18 мм, есть дренажный зазор;
• габариты: ширина 800 мм, высота 1200 мм.

5. Мост гнутый — 1 шт.

• каркас: квадратная труба 40 × 40 мм;
• настил: ламинированная фанера 1000 × 104 × 24 мм;
• длина / ширина: 1500 / 900 мм.

6. Ограждение моста — 2 шт.

• сварная рамка: трубы Ø 27 мм + профиль 15 × 15 мм;
• габарит: 600 × 1500 мм;
• цвет: синий (порошковая окраска).

7. Горка винтовая — 1 шт.

• материал: полимер;
• опорный столб: 2000 мм;
• скат спиралью, ширина с бортом — 900 мм;
• размер: Ø 1760 мм;
• высота стартовой площадки: 2000 мм.

8. Вертикальный шест со спиралью — 1 шт.

• труба Ø 33 мм, высота 2400 мм;
• спираль Ø 750 мм;
• крепление: к двум брусьям 100 × 100 мм, высота 2500 мм;
• цвет: красный (порошковая окраска).

9. Лаз-дуга — 1 шт.

• каркас: квадратная труба 40 × 40 мм;
• бруски: ламинированная фанера 1000 × 104 × 24 мм;
• длина / ширина: 1200 / 900 мм.

10. Перила лестницы — 4 шт.

• материал: влагостойкая фанера 24 мм, 1540 × 140 мм;
• цвет: красный / жёлтый.

11. Мост-лестница — 1 комплект

• боковины: фанера 24 мм, 2275 × 290 мм;
• ступени (3 шт.) и подступёнки: ламинированная фанера 18 мм, антискользящее покрытие, ширина 772 мм;
• переход: с +1,200 м на +2,000 м;
• длина 2000 мм, ширина 800 мм.

12. Ограждение моста-лестницы — 2 шт.

• сварная конструкция: трубы Ø 32 мм и Ø 22 мм;
• размер: 600 × 2000 мм.

13. Канат — 1 шт.

• крепление: к перемычке из трубы Ø 32 мм;
• материал: полиуретан Ø 30 мм;
• длина: 3000 мм.

Обработка и защитные покрытия

• Фанера: кромки закруглены, фрезерованы, шлифованы. Нанесена водно-дисперсионная акриловая краска — атмосферостойкая, износостойкая, нетоксична, пожаровзрывобезопасна.

• Металл: плавные радиусы, зачищенные швы. Применяется двойное порошковое антикоррозийное покрытие, устойчивое к УФ-излучению и перепадам температур.

• Безопасность: все выступающие элементы и резьбовые соединения защищены пластиковыми колпачками и заглушками; закладные детали опорных стоек также окрашены двойным порошковым слоем.
