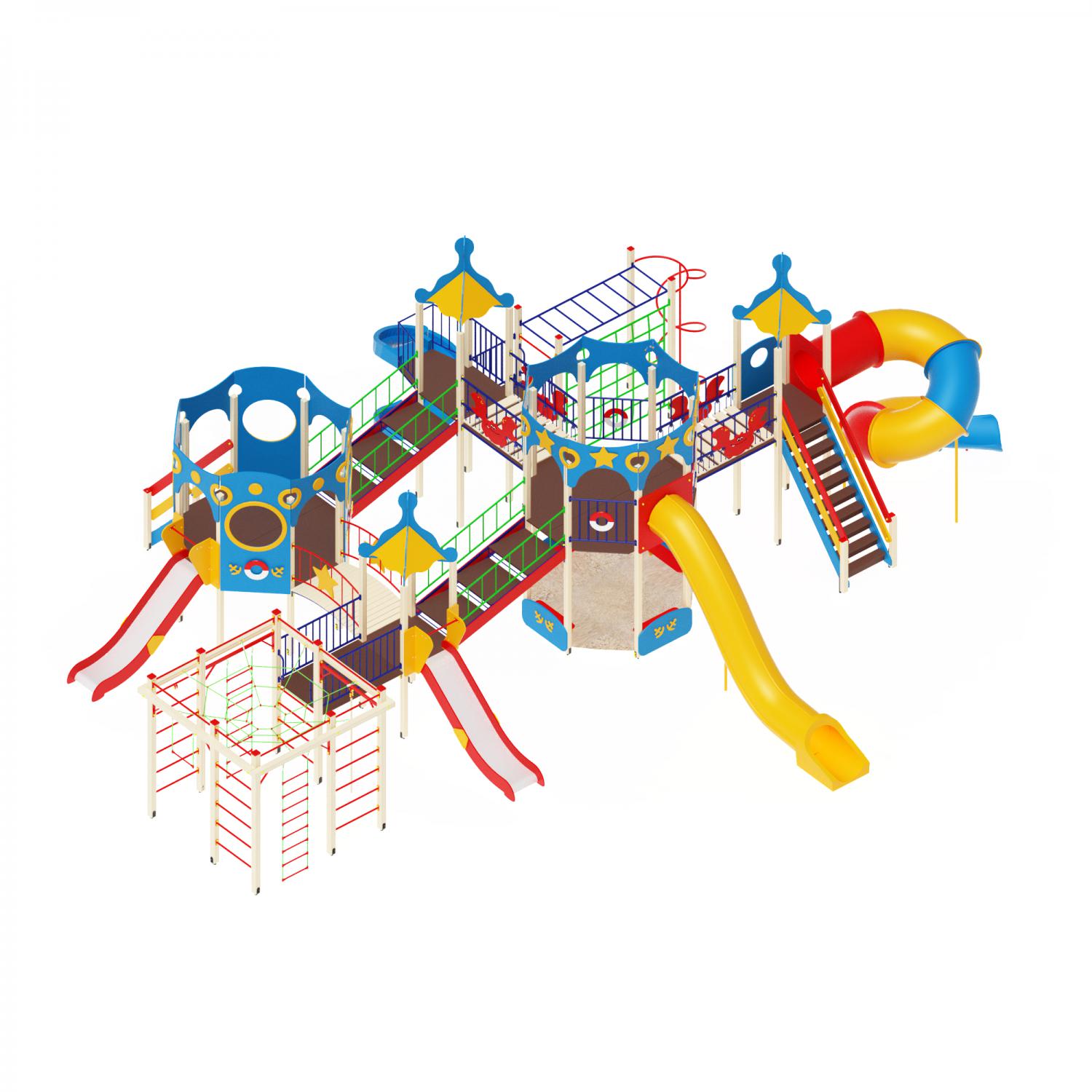

Техническая спецификация детского игрового комплекса «Море»

Область применения

Детские игровые комплексы предназначены для детей от 5 до 12 лет и выполняют следующие функции: создают условия, обеспечивающие физическое развитие ребенка, развивающие координацию движений, преодоление страха высоты, ловкость и смелость, чувство коллективизма в массовых играх.

Основные конструктивные элементы

Башни и основные конструкции

Башни (5 штук) Комплекс включает три квадратные башни и две восьмигранные башни. Квадратные башни выполнены из четырех клееных брусьев сечением 100×100 мм высотой 3500 и 2500 мм. Пол изготовлен из ламинированной фанеры с антискользящим покрытием размером 1000×1000 мм и толщиной 18 мм. Над тремя башнями установлены четырехскатные крыши из фанеры толщиной 12 мм, которые крепятся на декоративные арки из фанеры толщиной 18 мм размером 1480×1180 мм. Фанера окрашена в синий и желтый цвета.

У одной башни размером 1000×1000 мм отметка пола от планировочной отметки площадки составляет 1200 мм, у двух других башен отметка пола равна 2000 мм.

Две восьмигранные башни выполнены из восьми клееных брусьев сечением 100×100 мм высотой 2800 и 3500 мм. Пол изготовлен из ламинированной фанеры с антискользящим покрытием, состоящий из части пола размером 800×2410 мм и двух частей размером 805×2395 мм толщиной 18 мм. Башни по периметру закрыты щитами-ограждениями из фанеры толщиной 18 мм различных размеров, окрашенной в синий цвет. На бортах расположены декоративные накладки желтого цвета. Отметка пола одной восьмигранной башни от планировочной отметки площадки составляет 1200 мм, второй восьмигранной башни — 2000 мм.

Горки и спуски

Горка 1200 (2 штуки) Скат горки шириной 530 мм выполнен из нержавеющей стали толщиной 1,5 мм в виде цельного листа, утопленного в паз бортиков горки. Борта изготовлены из влагостойкой фанеры толщиной 24 мм и шириной не менее 150 мм. Опорный каркас горки выполнен из профиля 40×25 и труб диаметром 33 мм. Стартовая площадка горки ограждена стальной перекладиной из трубы диаметром 27 мм, установленной на высоте не менее 600 мм от уровня поверхности стартового участка для обеспечения безопасного спуска. Размер горки в плане составляет 530×2170×1200 мм.

Горка винтовая (1 штука) Горка из полимерных материалов представляет собой столб высотой 2500 мм, вокруг которого спиралью расположен скат. Ширина ската вместе с бортом составляет 900 мм. Размер горки: диаметр 1760 мм, высота стартовой площадки 2000 мм.

Горка труба прямая (1 штука) Горка из полимерных материалов представляет собой тоннель диаметром 750 мм с высотой стартовой площадки 2000 мм.

Горка труба винтовая (1 штука) Горка из полимерных материалов представляет собой тоннель диаметром 750 мм с высотой стартовой площадки 2000 мм.

Мостовые переходы

Дугообразный мост (1 штука) Мост состоит из металлического сварного каркаса из квадратной трубы размером 40×40 мм и круглой трубы диаметром 33 мм, покрытого порошковой краской синего цвета, и 14 брусков из ламинированной антискользящей фанеры размером 1000×100×24 мм. Общая длина моста составляет 1500 мм, ширина 1000 мм.

Ограждения дугообразного моста (1 комплект) Ограждение моста представляет собой сварную конструкцию из стальных труб диаметром 27 мм и профиля 15×15 мм размером 600×1500 мм, покрытую порошковой краской красного цвета. Комплект включает 2 штуки. Ограждение украшено звездой из влагостойкой фанеры толщиной 15 мм, окрашенной в желтый цвет.

Подвесной мост (2 штуки) Подвесной мост состоит из 6 половиц, выполненных из ламинированной антискользящей фанеры размером 1000×180×18 мм, закрепленных к перемычкам подвесного моста, покрытым порошковой краской синего цвета. Общая длина моста составляет 1500 мм, ширина 1000 мм. Под половицами установлен страховочный мост из ламинированной антискользящей фанеры, крепящийся к стальному каркасу из квадратной трубы размером 40×40 мм.

Мост лестница (2 штуки) Мост лестница состоит из бортов из влагостойкой фанеры толщиной 24 мм и трех ступенек с подступенками из ламинированной антискользящей фанеры толщиной 18 мм для перехода с отметки 1200 на отметку 2000. Общая длина моста составляет 2000 мм, ширина 1000 мм.

Ограждение моста лестницы (4 комплекта) Ограждение моста лестницы представляет собой сварную конструкцию из стальных труб диаметром 32 и 22 мм размером 600×2000 мм.

Лестницы и подъемы

Лестница 1200 (2 штуки) Лестница состоит из бортов из влагостойкой фанеры толщиной 24 мм и пяти ступенек из ламинированной антискользящей фанеры толщиной 18 мм. Ширина ступеней составляет 772 мм, высота лестницы 1200 мм. Пространство между ступенями закрыто подступенками из влагостойкой фанеры толщиной 18 мм. Ступени и подступенки вставляются в пазы бортов лестницы, которые стягиваются шпильками М10. Лестница поставляется в собранном виде. С каждой стороны лестницы установлены перила из влагостойкой фанеры толщиной 24 мм. В комплекте 4 штуки перил.

Лестница 2000 (1 штука) Лестница состоит из бортов из влагостойкой фанеры толщиной 24 мм и девяти ступенек с подступенками из ламинированной антискользящей фанеры толщиной 18 мм. Ширина ступеней составляет 772 мм, высота лестницы 2000 мм. Пространство между ступенями закрыто подступенками из влагостойкой фанеры толщиной 18 мм. Ступени и подступенки вставляются в пазы бортов лестницы, которые стягиваются шпильками М10. Лестница поставляется в собранном виде. С каждой стороны лестницы установлены перила из влагостойкой фанеры толщиной 24 мм. В комплекте 4 штуки перил.

Элементы для лазания и физического развития

Решетка для лазания (1 штука) Решетка выполнена из труб диаметром 32 и 27 мм размером 2000×1680 мм с шагом перекладин 300 мм. Окрашена порошковой краской зеленого цвета.

Рукоход (1 штука) Рукоход выполнен из профильной трубы размером 50×25 и круглой трубы диаметром 27 мм. Размеры конструкции составляют 900×2000 мм с шагом перекладин 300 мм. Окрашен порошковой краской синего цвета.

Канат (3 штуки) Канат крепится к стальной перемычке из трубы диаметром 32 мм. Используется полиуретановый канат диаметром 30 мм и длиной 3000 мм.

Вертикальный шест со спиралью (1 штука) Шест выполнен из металлической трубы диаметром 32 мм и покрыт порошковой краской красного цвета. Высота составляет 2400 мм, диаметр спирали 750 мм. Крепится к двум клееным брусьям сечением 100×100 мм и высотой 2500 мм.

Сетка-паутина (1 штука) Выполнена из шестипрядного армированного полиэфирного каната тросовой свивки диаметром 16 мм. Концы канатов заканчиваются коушем и фиксируются зажимной втулкой. К брусу поперечному крепится при помощи скоб и коушей. В местах пересечения фиксируются при помощи пластикового крестообразного соединителя типа «яйцо» и Т-образным соединителем для канатов диаметром 16 мм. Крепится к четырем брусьям размером 2500×100×100 мм.

Канатная лестница (2 штуки) Лестница выполнена из полиуретанового каната диаметром 16 мм и крепится к стальной перемычке.

Тарзанка (2 штуки) Выполнена из полиэфирного каната диаметром 16 мм и перекладины для канатной лестницы. Закреплена на металлической профильной трубе 50×25 мм длиной 1300 мм, окрашенной в красный цвет.

Шведская стенка (3 штуки) Выполнена из шести перекладин из металлической трубы диаметром 27 мм и планки размером 100×40×3 мм. Перекладины окрашены в красный цвет.

Дополнительные элементы

Песочница (1 комплект) Под одной из восьмигранных башен расположена песочница. Борта и лавки выполнены из влагостойкой фанеры толщиной 18 мм.

Технология обработки и защитные покрытия

Все кромки фанеры тщательно закруглены, отфрезерованы и отшлифованы для обеспечения безопасности использования. Для покрытия изделий из фанеры применяется водно-дисперсионная акриловая краска, создающая высококачественное атмосферостойкое и износостойкое покрытие. Используемая краска является нетоксичной и пожаровзрывобезопасной. Возможно применение покрытия методом УФ печати.

Изделия из металла имеют плавные радиусы закругления и тщательно обработанные сварные швы. Для покрытия стальных изделий используется экологически чистое антикоррозийное двойное порошковое окрашивание, обладающее превосходной устойчивостью к старению в атмосферных условиях, высокой стабильностью цвета и способностью выдерживать широкий диапазон температур.

В целях обеспечения максимальной безопасности все отдельно выступающие детали и резьбовые соединения надежно закрыты специальными пластиковыми колпачками и заглушками. Закладные детали опорных стоек также имеют двойное порошковое окрашивание для дополнительной защиты от коррозии.
