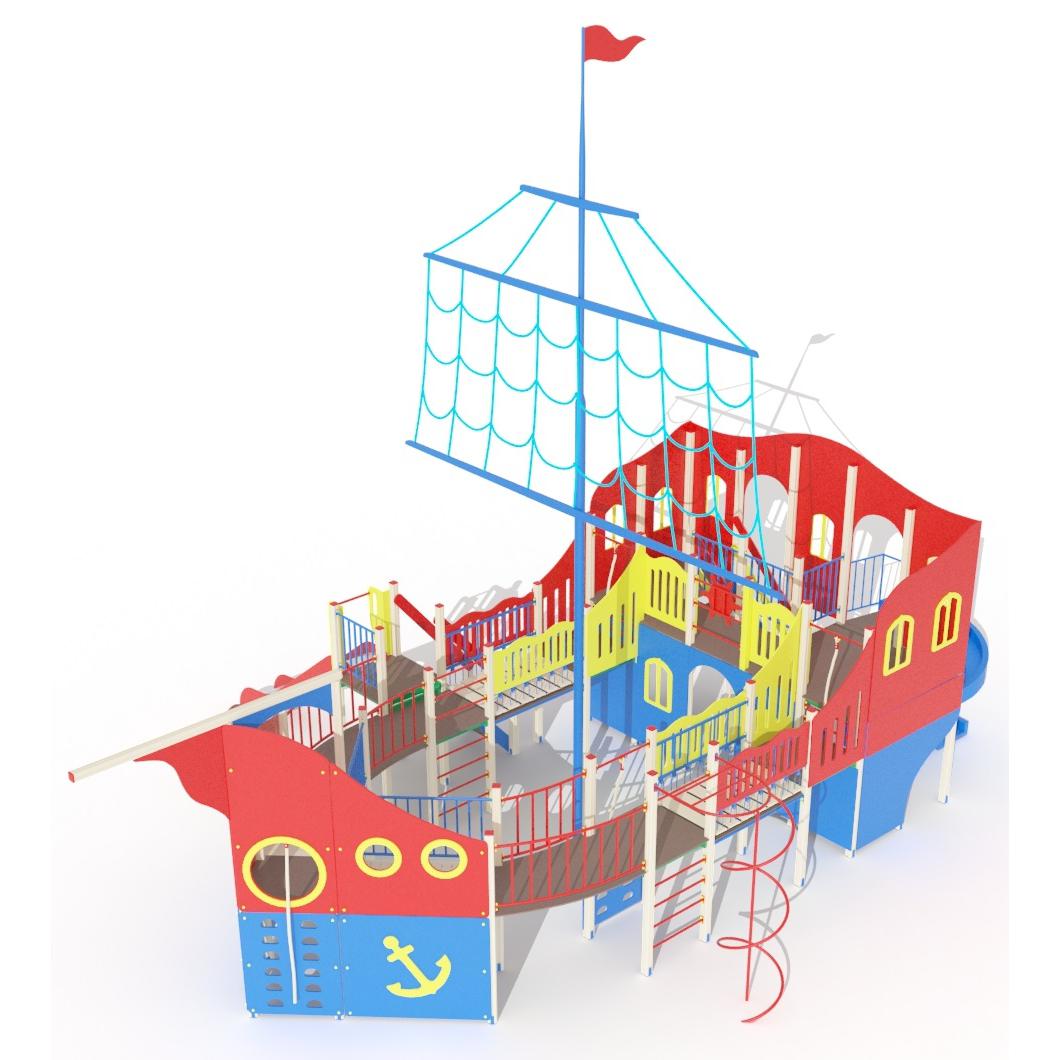

Техническая спецификация детского игрового комплекса «Фрегат»

Область применения

Детские игровые комплексы предназначены для детей от 5 до 12 лет и выполняют следующие функции: создают условия, обеспечивающие физическое развитие ребенка, развивающие координацию движений, преодоление страха высоты, ловкость и смелость, чувство коллективизма в массовых играх.

Основные конструктивные элементы

Горки и спуски

Горка 1500 (1 штука) Скат горки шириной 530 мм выполнен из нержавеющей стали толщиной 1,5 мм в виде цельного листа, утопленного в паз бортиков горки. Борта изготовлены из влагостойкой фанеры толщиной 24 мм и шириной не менее 150 мм. Опорный каркас горки выполнен из профиля 40×25 и труб диаметром 33 мм. Стартовая площадка горки ограждена стальной перекладиной из трубы диаметром 27 мм, установленной на высоте не менее 600 мм от уровня поверхности стартового участка для обеспечения безопасного спуска. Размер горки в плане составляет 530×2560×1200 мм.

Горка винтовая (1 штука) Горка из полимерных материалов представляет собой столб высотой 2000 мм, вокруг которого спиралью расположен скат. Ширина ската вместе с бортом составляет 900 мм. Размер горки: диаметр 1760 мм, высота стартовой площадки 2000 мм.

Палубы и башни

Основная палуба (1 штука) Выполнена как соединение башен и мостов. Башни изготовлены из четырех клееных брусьев не менее 100×100 мм высотой от 2000 до 3500 мм. Пол выполнен из ламинированной фанеры с антискользящим покрытием шириной 1000 мм и толщиной 18 мм. Размер башен 1000×1000 мм. Мосты включают подвесные, прямые и изогнутые конструкции. Отметка пола от планировочной отметки площадки составляет 1350 мм.

Палуба на корме (1 штука) Выполнена как соединение башен из четырех клееных брусьев не менее 100×100 мм высотой от 2800 до 3500 мм. Пол изготовлен из ламинированной фанеры с антискользящим покрытием шириной 1000 мм и толщиной 18 мм. Размер башен 1000×1000 мм. Отметка пола от планировочной отметки площадки составляет 2000 мм.

Мостовые переходы

Прямой мост (2 штуки) Мост состоит из металлического сварного каркаса из профильной трубы размером 40×40 мм, трубы диаметром 33 мм и пола из ламинированной антискользящей фанеры толщиной 18 мм. Общая длина моста составляет 1500 мм, ширина 1000 мм.

Радиусный мост (2 штуки) Мост состоит из металлического сварного каркаса из квадратной трубы размером 40×40 мм и пола из ламинированной антискользящей фанеры размером 1340×1040 мм.

Лестницы и подъемы

Лестница (2 штуки) Лестница состоит из бортов из влагостойкой фанеры толщиной 24 мм и пяти ступенек из ламинированной антискользящей фанеры толщиной 18 мм. Ширина ступеней составляет 772 мм. Пространство между ступенями закрыто подступенками из влагостойкой фанеры толщиной 18 мм. Ступени и подступенки вставляются в пазы бортов лестницы, которые стягиваются шпильками М10. Лестница поставляется в собранном виде. С каждой стороны лестницы установлены перила из влагостойкой фанеры толщиной 24 мм, в комплекте 4 штуки перил. Высота лестниц: 1500 мм (1 штука), 2000 мм (1 штука).

Элементы для лазания

Щит-скалолаз (3 штуки) Скалолаз состоит из щита из влагостойкой фанеры толщиной 18 мм размером 1180×1000 мм с функциональными прорезями для лазания.

Канат (5 штук) Канат крепится к стальной перемычке из трубы диаметром 32 мм. Используется полиуретановый канат диаметром 30 мм.

Вертикальный шест со спиралью (1 штука) Шест выполнен из металлической трубы диаметром 33 мм и покрыт порошковой краской. Высота составляет 2400 мм, диаметр спирали 750 мм. Крепится к двум клееным брусьям высотой 2400 мм.

Шведские стенки (4 штуки) Выполнены из металлических перекладин из трубы диаметром 27 мм, покрытых порошковой краской. Перекладины крепятся к опорным клееным брусьям.

Морские элементы

Мачта (1 штука) Мачта выполнена из стальных труб различных диаметров от 133 до 76 мм. На мачте закреплены металлические реи, к которым крепится канат. Используется полиуретановый канат диаметром 16 мм. На мачте установлен флаг из влагостойкой фанеры толщиной 18 мм. Высота мачты составляет 10500 мм.

Веревочная лестница (2 штуки) Лестница выполнена из полиуретанового каната диаметром 16 мм и пластиковых перекладин, крепится к стальной перемычке.

Сетка для лазанья (2 штуки) Сетка выполнена из полиуретанового каната диаметром 16 мм и соединительных элементов, крепится к стальной перемычке.

Декоративные элементы (1 комплект) Комплекс стилизован под парусник и включает декоративные борта, ограждения мостов различных размеров, накладку-якорь, имитацию парусов, выполненную из каната. Элементы изготовлены из влагостойкой фанеры различных размеров и толщин.

Технология обработки и защитные покрытия

Все кромки фанеры тщательно закруглены, отфрезерованы и отшлифованы для обеспечения максимальной безопасности эксплуатации. Для покрытия изделий из фанеры применяется водно-дисперсионная акриловая краска, создающая высококачественное атмосферостойкое и износостойкое покрытие. Используемая краска является нетоксичной и пожаровзрывобезопасной. Возможно применение покрытия методом УФ печати.

Изделия из металла имеют плавные радиусы закругления и тщательно обработанные сварные швы. Для покрытия стальных изделий используется экологически чистое антикоррозийное двойное порошковое окрашивание, обладающее превосходной устойчивостью к старению в атмосферных условиях, высокой стабильностью цвета и способностью выдерживать широкий диапазон температур.

В целях обеспечения максимальной безопасности все отдельно выступающие детали и резьбовые соединения надежно закрыты специальными пластиковыми колпачками и заглушками. Закладные детали опорных стоек также имеют двойное порошковое окрашивание для дополнительной защиты от коррозии и продления срока службы конструкции.
